Cách đọc bản vẽ nội thất cho người không chuyên từ A-Z
Bạn không cần là kiến trúc sư vẫn có thể đọc và hiểu bản vẽ nội thất. Trên thực tế, rất nhiều gia chủ chỉ nhìn vào hình phối cảnh 3D mà bỏ qua bản vẽ kỹ thuật – tài liệu quan trọng quyết định việc thi công có đúng thiết kế hay không. Đến khi công trình hoàn thành mới phát hiện tủ không đúng kích thước, ổ cắm đặt sai vị trí, hay khoảng cách sử dụng bất tiện thì việc sửa chữa thường tốn kém cả thời gian lẫn chi phí.
Bởi vậy, việc hiểu những ký hiệu và thông tin cơ bản trên bản vẽ nội thất không chỉ giúp chủ nhà kiểm soát chất lượng công trình mà còn giúp quá trình trao đổi với đơn vị thiết kế, thi công trở nên dễ dàng và hiệu quả hơn.
Vì sao gia chủ nên biết cách đọc bản vẽ nội thất?
Không ít người cho rằng bản vẽ nội thất chỉ dành cho kiến trúc sư hoặc đội ngũ thi công. Tuy nhiên, đây chính là “ngôn ngữ chung” giữa chủ đầu tư và đơn vị thực hiện.
Khi nắm được những nội dung cơ bản trên bản vẽ, gia chủ có thể:
- Kiểm tra xem thiết kế có đúng nhu cầu sử dụng hay không.
- Phát hiện sớm những điểm chưa hợp lý trước khi sản xuất.
- Đối chiếu giữa bản vẽ và sản phẩm thực tế khi nghiệm thu.
- Hạn chế phát sinh chi phí do thay đổi sau khi thi công.
- Chủ động trao đổi với kiến trúc sư khi cần điều chỉnh.
Đây cũng là lý do các đơn vị thi công nội thất chuyên nghiệp luôn dành thời gian giải thích bản vẽ cho khách hàng trước khi bước vào giai đoạn sản xuất.
Bản vẽ nội thất gồm những loại nào?
Một bộ hồ sơ thiết kế nội thất hoàn chỉnh thường bao gồm nhiều loại bản vẽ khác nhau. Mỗi bản vẽ mang một nhiệm vụ riêng và đều đóng vai trò quan trọng trong quá trình thi công.
Phối cảnh 3D
Đây là bản vẽ mà hầu hết khách hàng yêu thích nhất bởi thể hiện trực quan màu sắc, vật liệu, ánh sáng và tổng thể không gian sau khi hoàn thiện.
Tuy nhiên, phối cảnh 3D chỉ mang tính minh họa về hình ảnh, không đủ thông tin để sản xuất đồ nội thất.

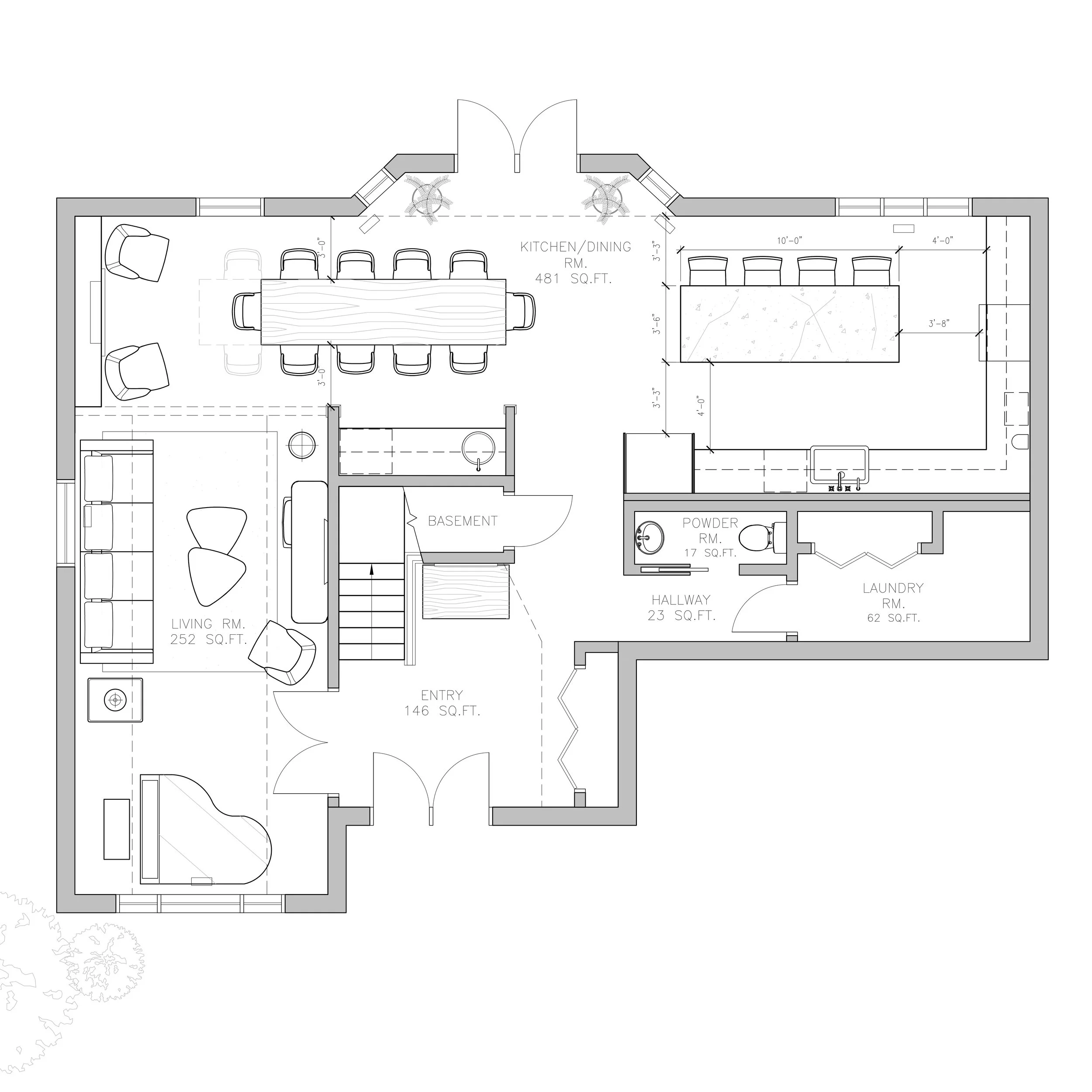

Mặt bằng bố trí nội thất
Đây là bản vẽ thể hiện vị trí của từng món đồ như:
- Sofa
- Bàn ăn
- Tủ bếp
- Giường ngủ
- Tủ quần áo
- Kệ tivi
- Bàn làm việc
Từ bản vẽ này, gia chủ sẽ biết cách sắp xếp công năng của từng không gian.

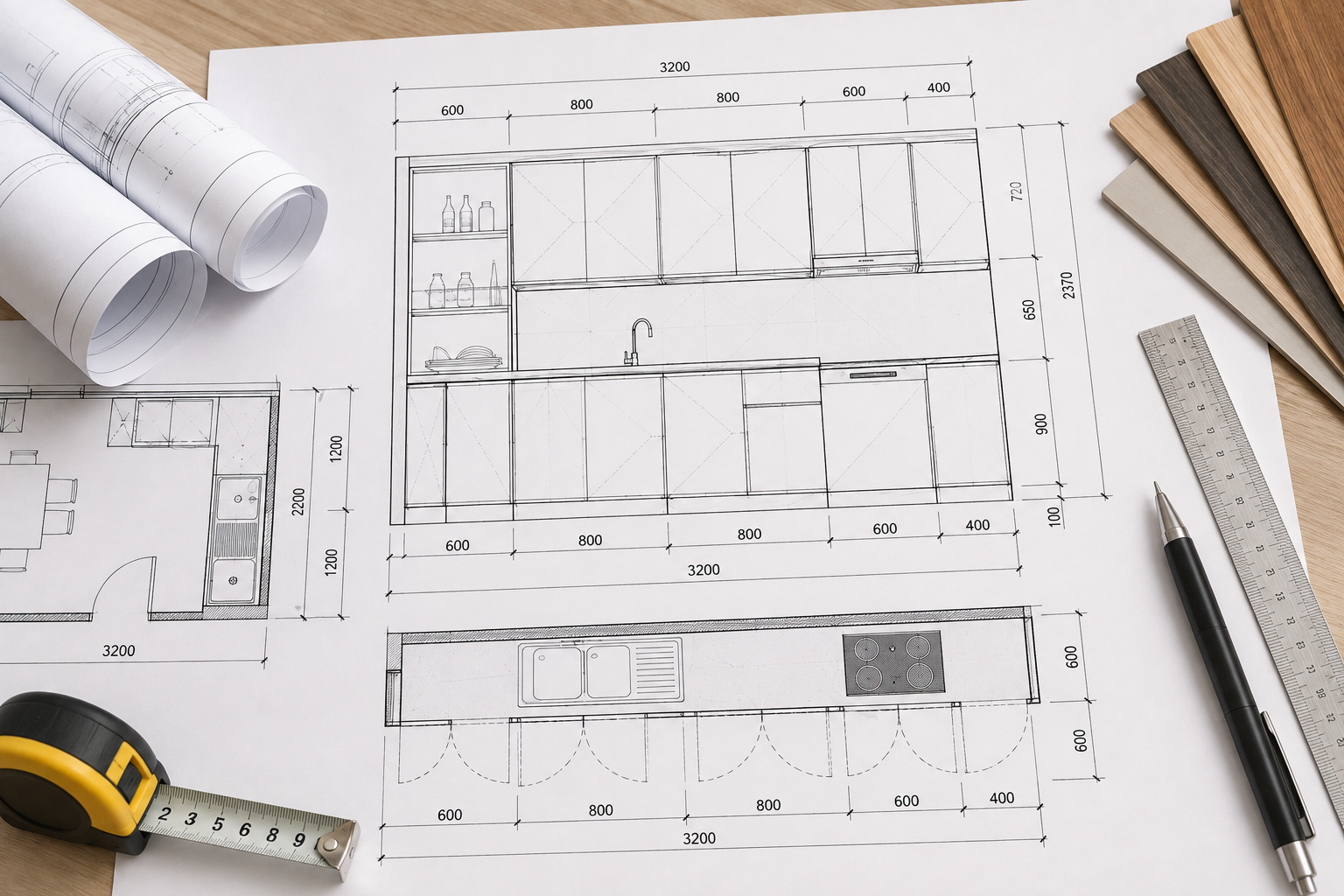

Bản vẽ kích thước
Đây là bản vẽ quan trọng nhất.
Tất cả chiều dài, chiều rộng, chiều cao của từng món nội thất đều được ghi rõ.
Ví dụ:
- Chiều dài tủ bếp
- Cao mặt bàn bếp
- Khoảng cách giữa tủ trên và tủ dưới
- Kích thước giường
- Kích thước tủ quần áo
- Chiều sâu tủ
Đây là cơ sở để xưởng sản xuất cắt vật liệu chính xác.

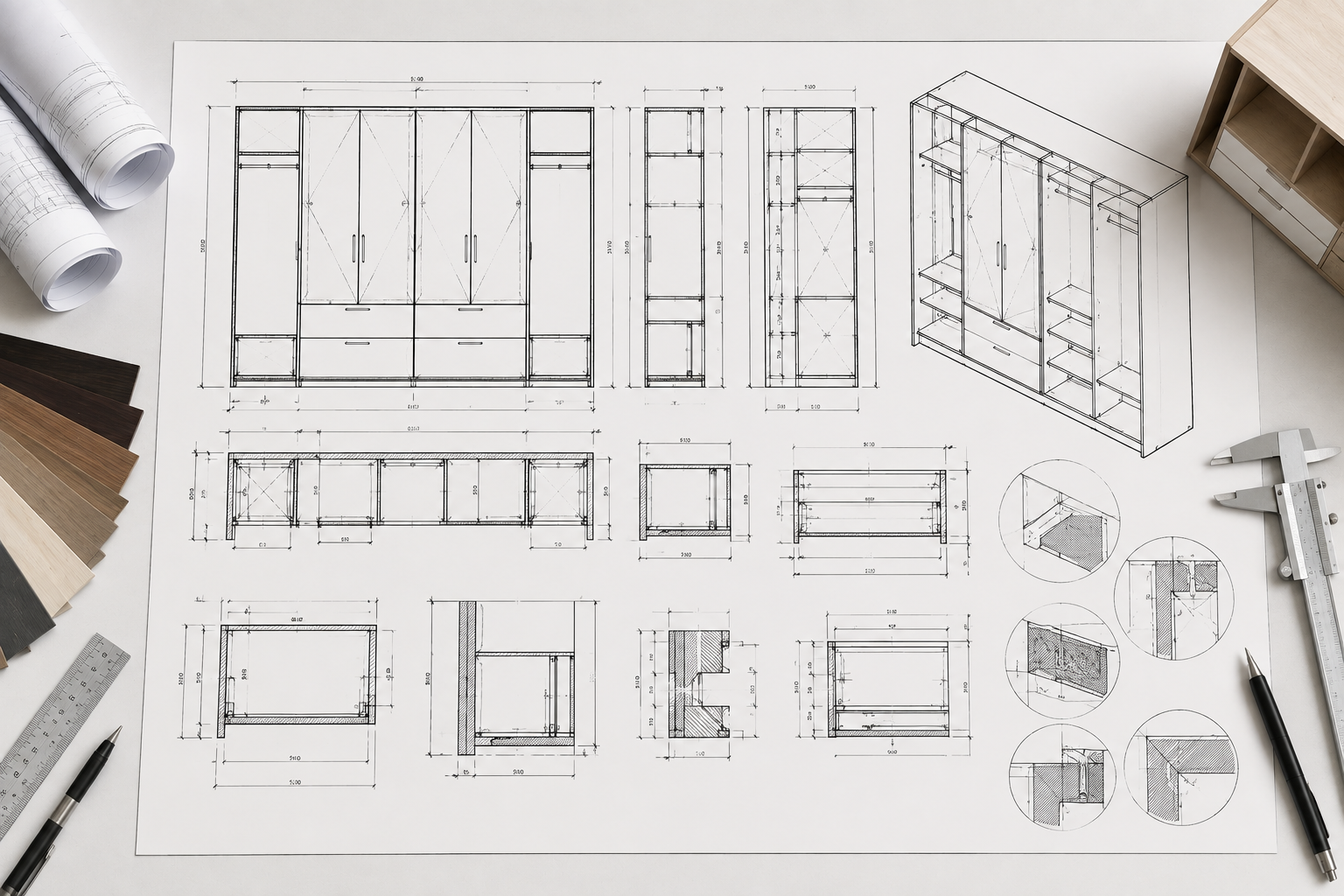

Bản vẽ triển khai chi tiết
Nếu ví bản phối cảnh là “bức ảnh”, thì bản vẽ triển khai chính là “hướng dẫn chế tạo”.
Trong đó thể hiện:
- Cấu tạo từng món đồ
- Cách lắp ráp
- Mã vật liệu
- Phụ kiện sử dụng
- Quy cách sản xuất
Đội ngũ kỹ thuật và xưởng sản xuất sẽ làm việc chủ yếu dựa trên nhóm bản vẽ này.

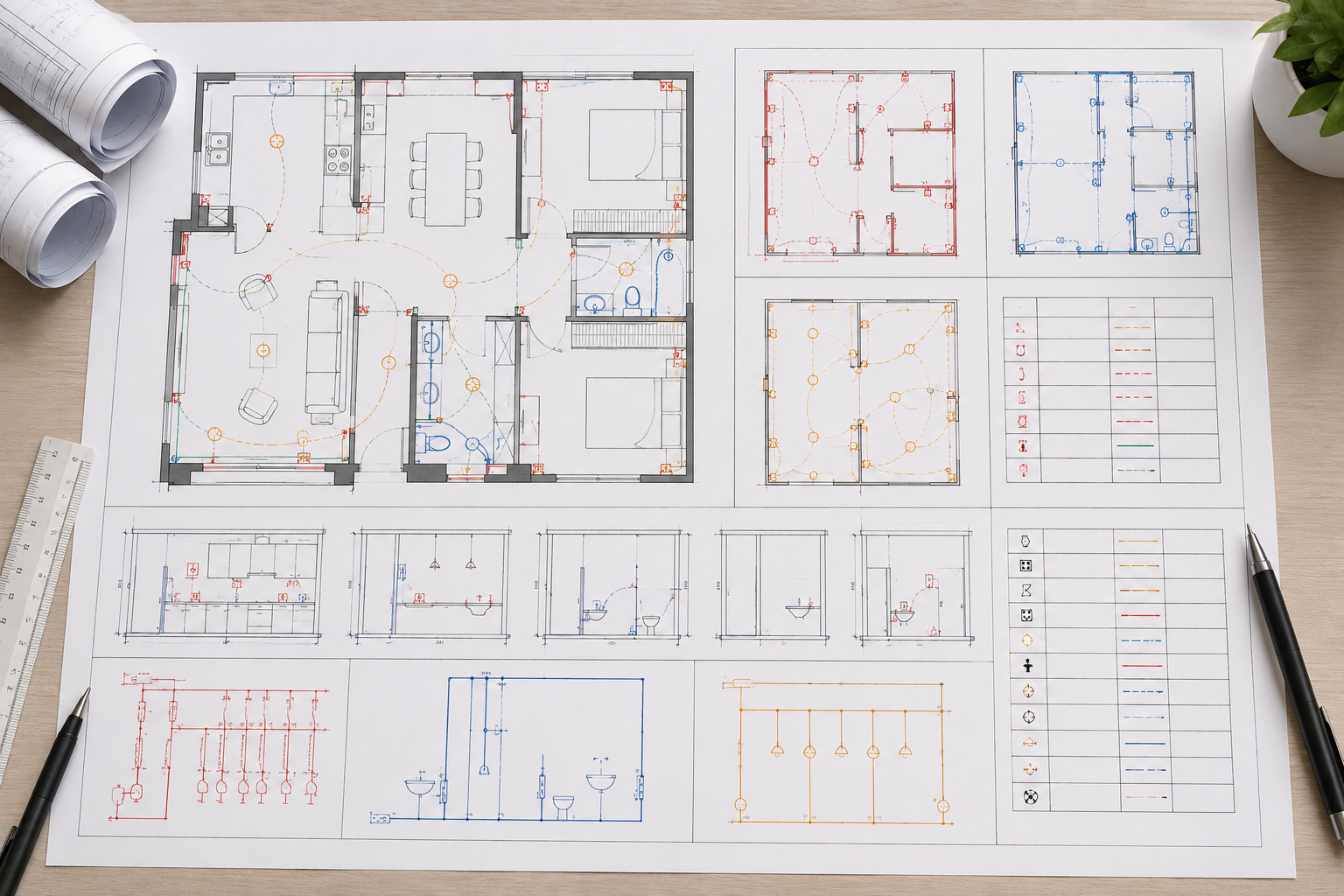

Bản vẽ điện – nước – chiếu sáng
Nhiều người thường bỏ qua phần này.
Trong khi đó đây lại là bản vẽ quyết định vị trí:
- Ổ cắm
- Công tắc
- Đèn LED
- Đèn trang trí
- Máy hút mùi
- Thiết bị bếp
- Thiết bị vệ sinh
Nếu bố trí sai, việc sửa chữa sau khi hoàn thiện sẽ rất khó khăn.
Những ký hiệu thường gặp trên bản vẽ nội thất
Người không chuyên không cần nhớ toàn bộ ký hiệu kỹ thuật. Chỉ cần nắm một số ký hiệu phổ biến dưới đây là đã có thể hiểu khoảng 70–80% bản vẽ.

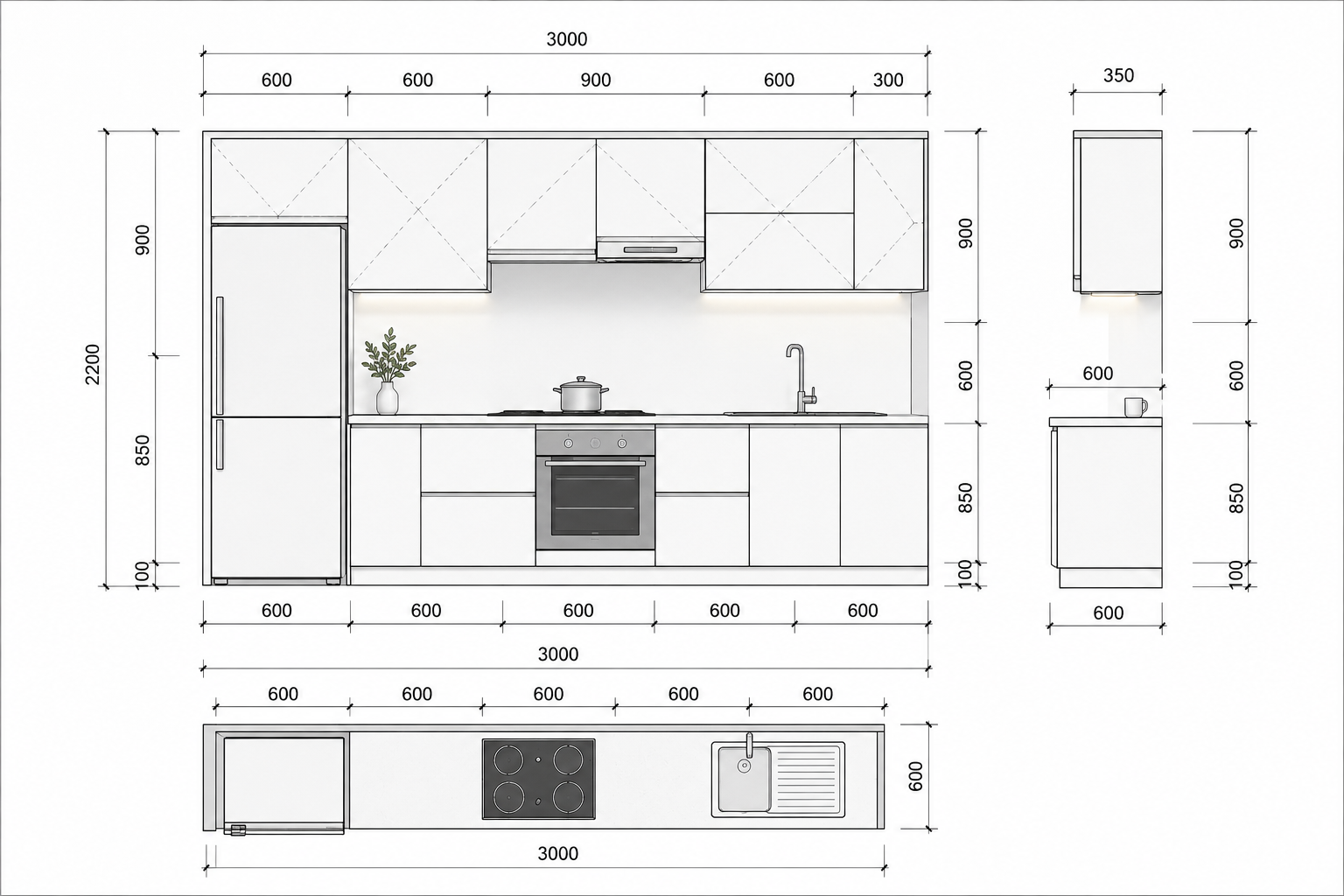

Kích thước (Dimension)
Thông số thường được ghi bằng đơn vị mm.
Ví dụ:
- 2400 nghĩa là 2,4 mét.
- 600 nghĩa là 60 cm.
Đây là quy ước gần như thống nhất trong ngành nội thất.

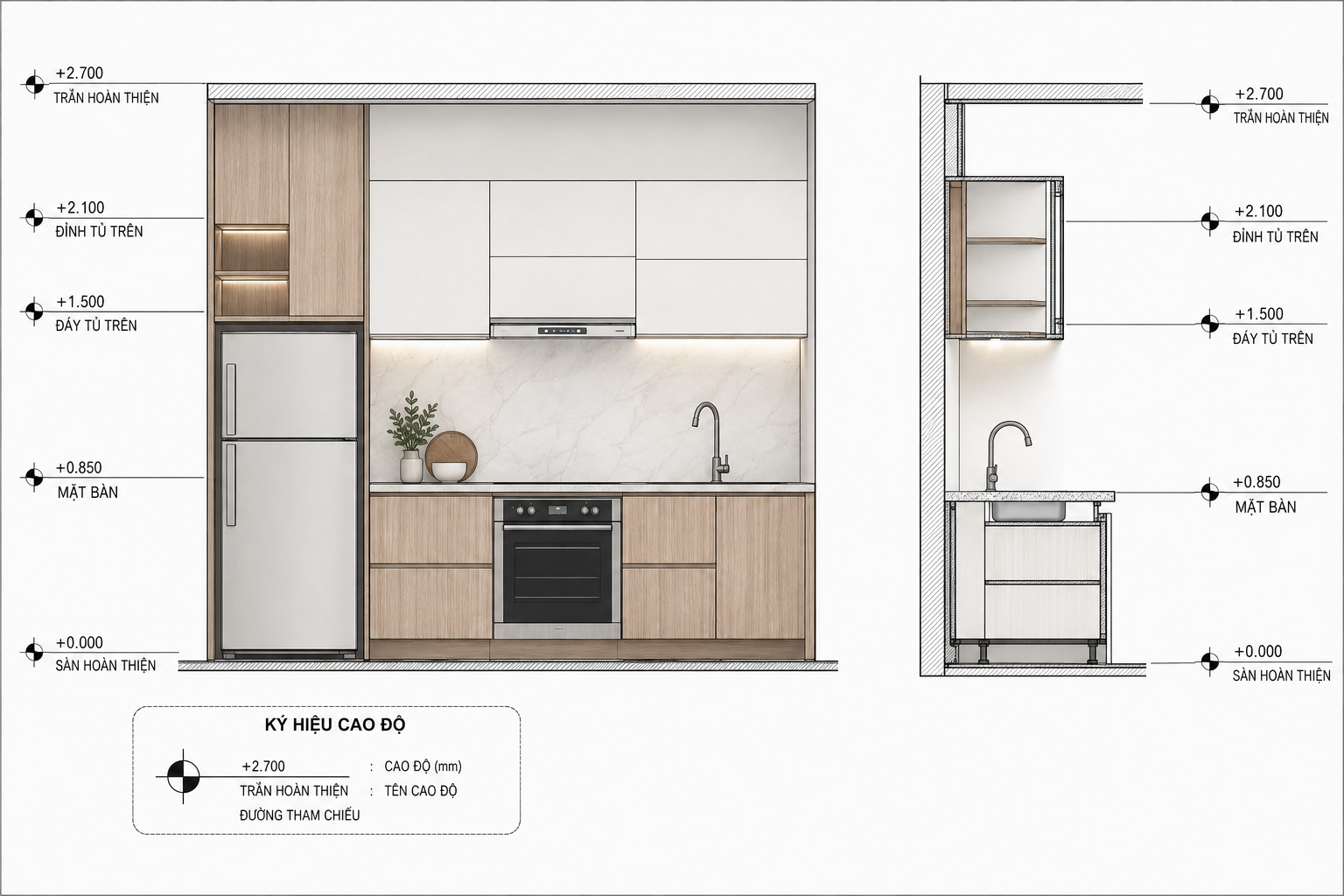

Cao độ
Các ký hiệu thể hiện cao độ giúp xác định vị trí của:
- Mặt bàn
- Trần
- Kệ treo
- Tủ trên
- Thiết bị điện
Nhờ đó mọi hạng mục được thi công đồng bộ.

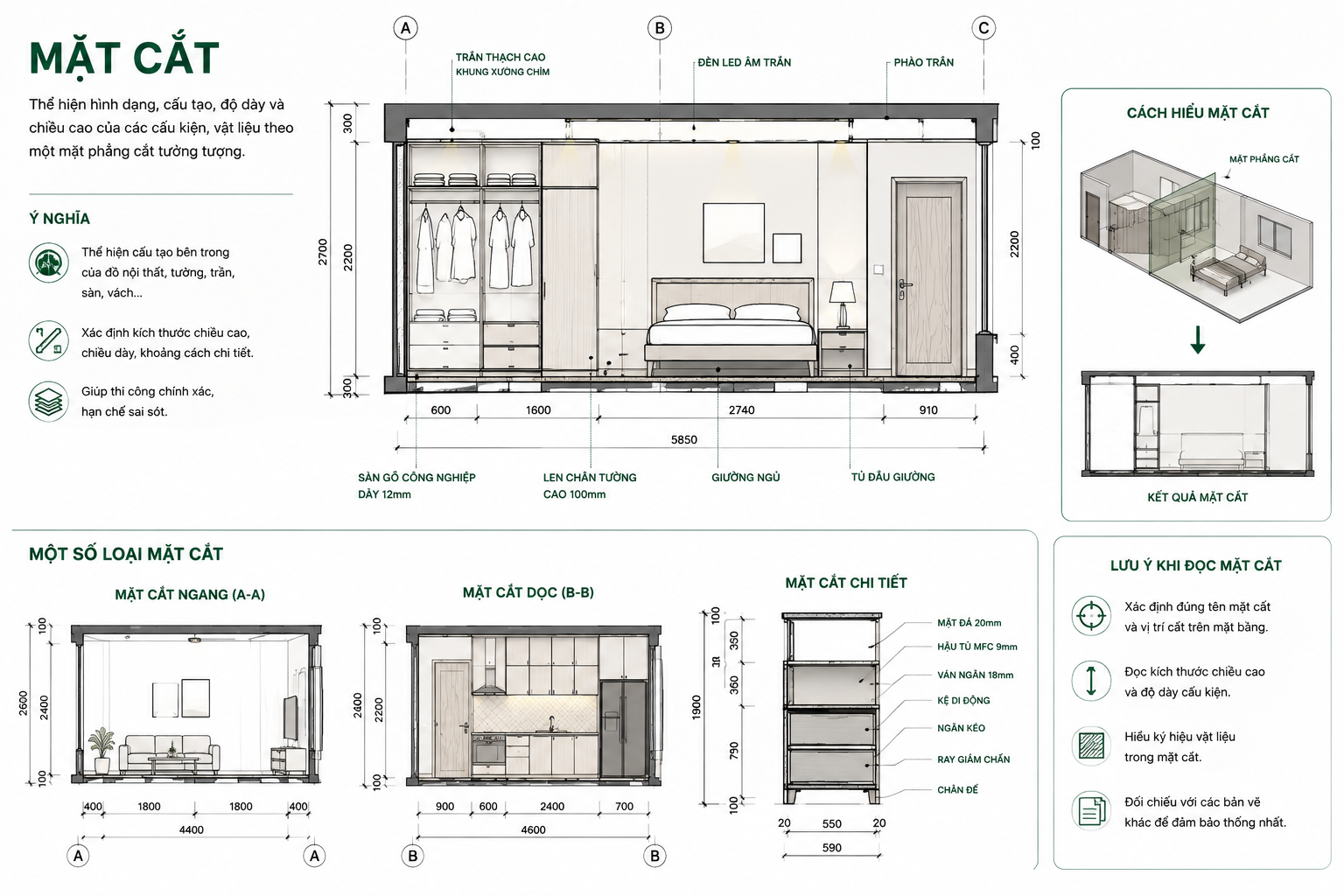

Mặt cắt
Mặt cắt giống như việc cắt đôi một món nội thất để nhìn thấy cấu tạo bên trong.
Thông qua mặt cắt, người xem sẽ hiểu:
- Độ dày vật liệu.
- Cấu tạo khung.
- Vị trí liên kết.
- Khoảng trống kỹ thuật.

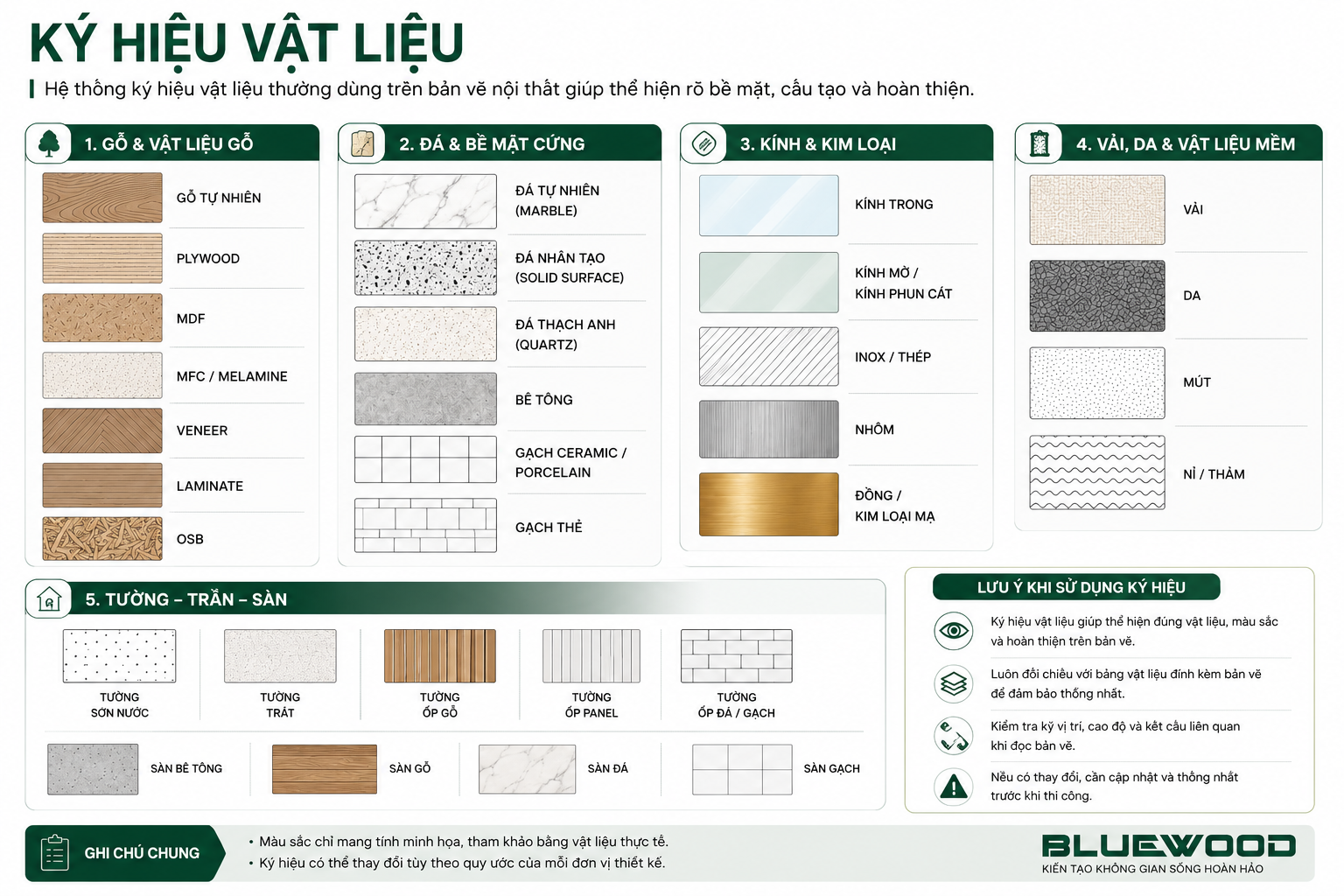

Ký hiệu vật liệu
Trong bản vẽ thường có chú thích như:
- MDF chống ẩm
- Plywood
- Melamine
- Laminate
- Acrylic
- Veneer
- Đá nhân tạo
- Đá tự nhiên
Việc kiểm tra đúng ký hiệu giúp đảm bảo đơn vị thi công sử dụng đúng vật liệu đã thống nhất trong hợp đồng.

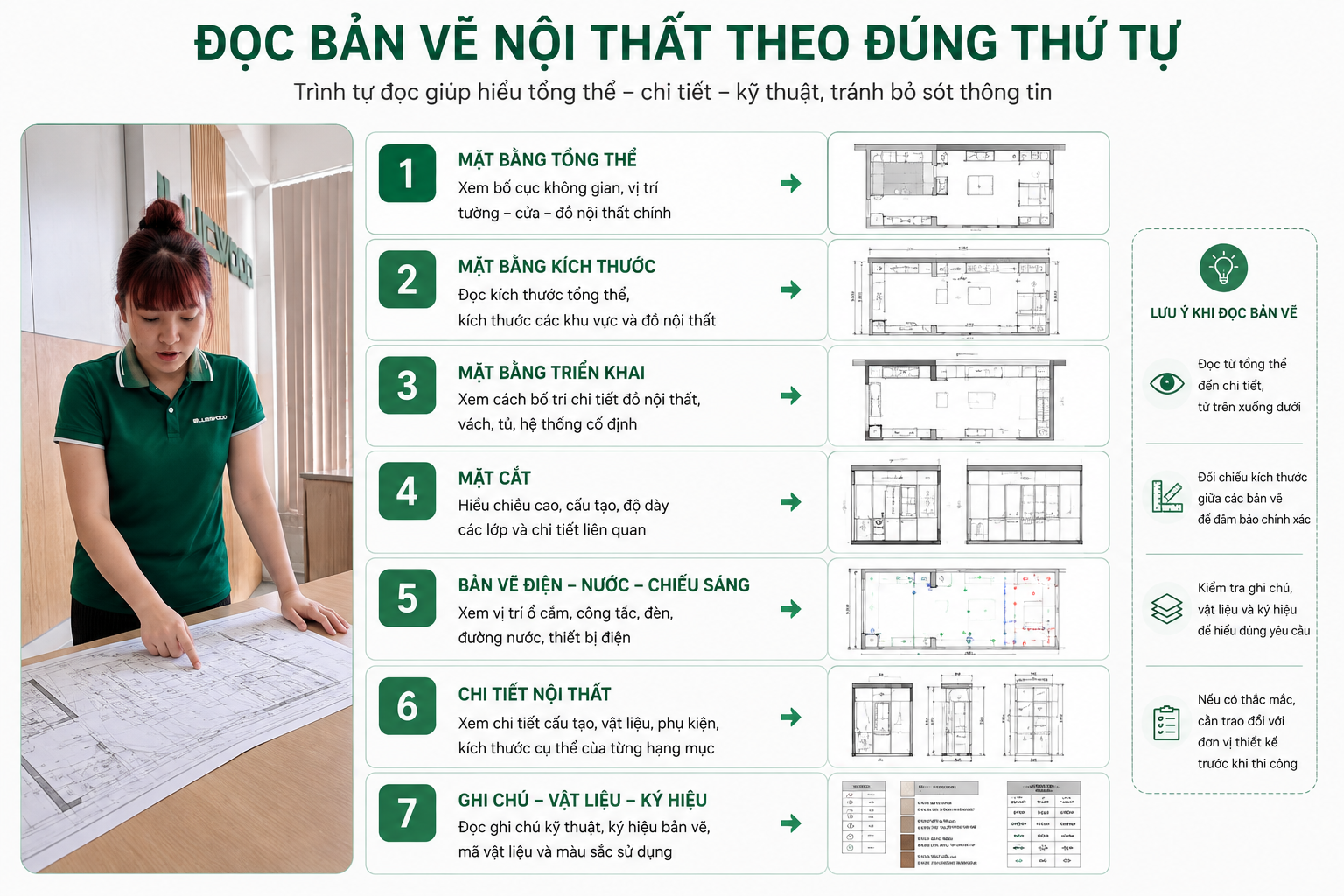

Đọc bản vẽ nội thất theo đúng thứ tự
Nhiều khách hàng mở bộ hồ sơ và xem ngẫu nhiên từng trang, dẫn đến rất khó hiểu.
Cách đọc hiệu quả hơn là đi theo trình tự:
- Xem phối cảnh 3D để hình dung tổng thể.
- Đối chiếu mặt bằng bố trí nội thất.
- Kiểm tra kích thước từng khu vực.
- Xem bản vẽ chi tiết của từng sản phẩm.
- Kiểm tra vật liệu.
- Kiểm tra hệ điện và chiếu sáng.
- Đối chiếu với báo giá và danh mục vật liệu.
Đây cũng là quy trình mà các kiến trúc sư thường hướng dẫn khách hàng trong buổi duyệt hồ sơ.

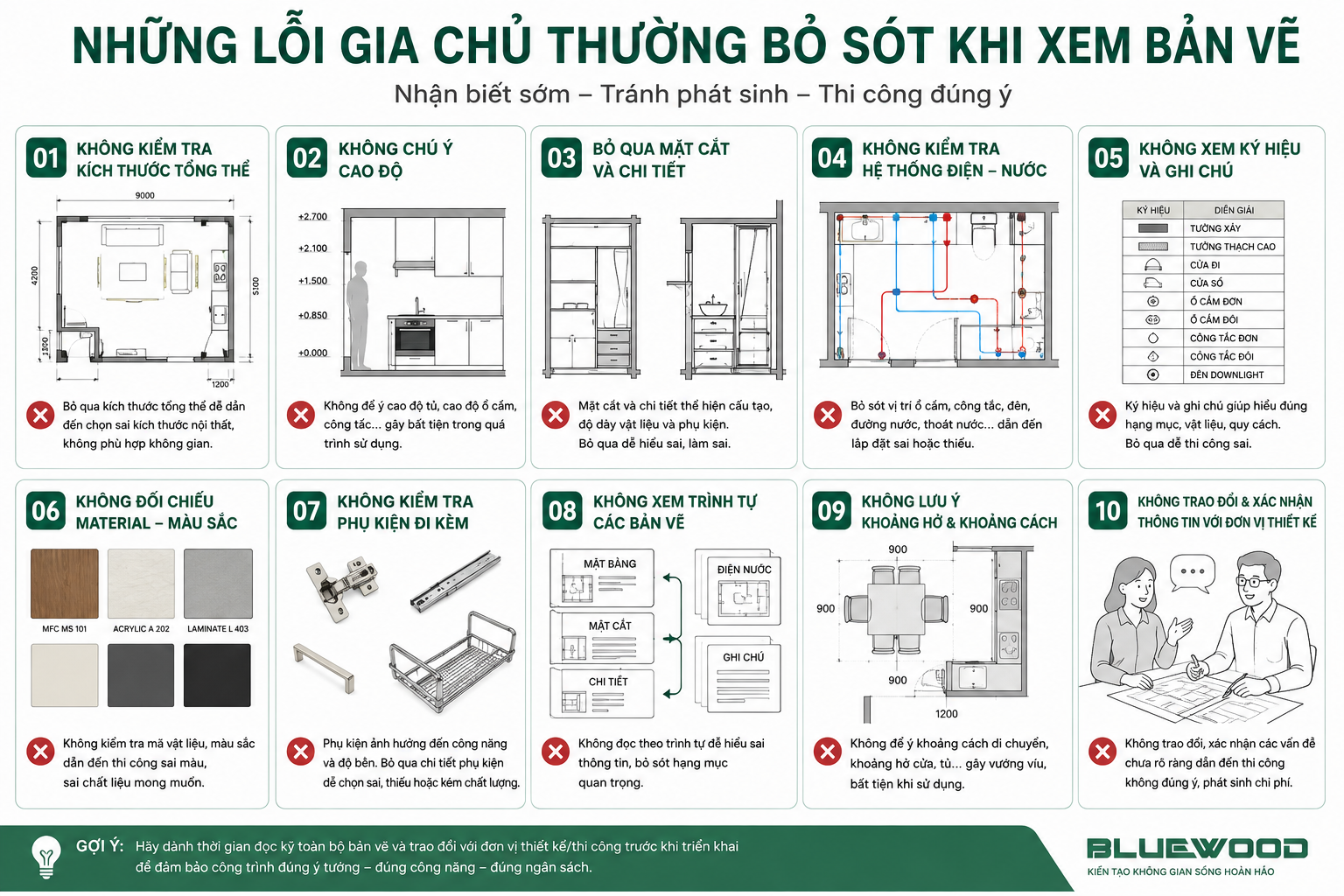

Những lỗi gia chủ thường bỏ sót khi xem bản vẽ
Trong quá trình tư vấn, nhiều đơn vị thi công nhận thấy khách hàng thường chỉ tập trung vào yếu tố thẩm mỹ mà quên kiểm tra công năng thực tế.
Một số lỗi phổ biến gồm:
- Không kiểm tra kích thước thực tế của tủ.
- Không để ý hướng mở cánh cửa.
- Quên khoảng cách lối đi.
- Không kiểm tra vị trí ổ cắm.
- Không xem chiều cao mặt bàn bếp.
- Không đối chiếu vật liệu ghi trên bản vẽ với hợp đồng.
- Chỉ xem phối cảnh 3D mà bỏ qua bản vẽ kỹ thuật.
Những chi tiết nhỏ này lại có ảnh hưởng rất lớn đến trải nghiệm sử dụng sau khi công trình hoàn thành.
Làm thế nào để kiểm tra bản vẽ trước khi thi công?
Trước khi ký xác nhận hồ sơ, gia chủ nên dành thời gian rà soát lại toàn bộ bản vẽ cùng kiến trúc sư.
Danh sách cần kiểm tra bao gồm:
- Kích thước từng phòng.
- Kích thước đồ nội thất.
- Chủng loại vật liệu.
- Màu sắc hoàn thiện.
- Vị trí ổ điện.
- Hệ thống đèn.
- Thiết bị bếp.
- Thiết bị vệ sinh.
- Hướng mở cửa.
- Khoảng cách sử dụng.
Việc xác nhận kỹ ở giai đoạn này sẽ giúp hạn chế tối đa các thay đổi khi công trình đã bước vào sản xuất.
BLUEWOOD đồng hành cùng khách hàng từ bản vẽ đến công trình thực tế
Một bộ bản vẽ đẹp không chỉ cần thể hiện đúng ý tưởng thiết kế mà còn phải đủ chi tiết để thi công chính xác. Tại BLUEWOOD, mỗi hồ sơ đều được triển khai đồng bộ giữa đội ngũ thiết kế và xưởng sản xuất, giúp hạn chế sai lệch trong quá trình gia công, lắp đặt và nghiệm thu.
Khách hàng được giải thích từng hạng mục trong hồ sơ trước khi sản xuất, từ kích thước, vật liệu đến phụ kiện và giải pháp kỹ thuật. Nhờ đó, ngay cả những người chưa từng làm nội thất cũng có thể dễ dàng theo dõi tiến độ, kiểm tra chất lượng và đưa ra quyết định phù hợp.
Hiểu bản vẽ nội thất không chỉ giúp chủ nhà yên tâm hơn mà còn là bước đầu để sở hữu một không gian sống đúng với mong muốn, tối ưu công năng và bền vững theo thời gian.
